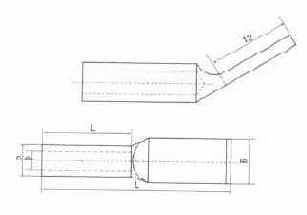

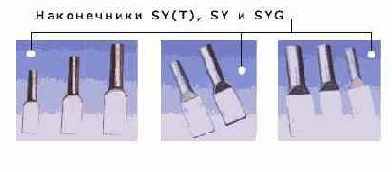

Наконечник медный SY(T)


Наконечник медный SY(T)

для подключения медного провода к медным шинам (без отверстия под болт)

Предназначены для соединения медных и алюминиевых шин.

Тип Параметры, мм
o D L1 L2 B
SY(T)-95 20 14 150 70 40
SY(T)-120 22 15.5 160 70 40
SY(T)-150 25 17 170 75 50
SY(T)-185 27 19 180 80 50
SY(T)-240 30 21 190 85 50
SY(T)-300 32 23 210 90 60
SY(T)-400 36 26.5 220 100 60
SY(T)-500 40 30 230 100 80
SY(T)-630 45 35 235 100 80
SY(T)-800 50 38.5 270 120 100

Наконечник алюминиевый SY (без отверстия под болт)

Предназначены для соединения медных и алюминиевых шин.

Тип Параметры, мм
o D L1 L2 B
SY-35(A, B) 9.5 16 60 60 30
SY-50(A, B) 11 18 60 60 30
SY-70(A, B) 13 22 70 60 40
SY-95(A, B) 15 26 80 60 40
SY-120(A, B) 16 26 80 60 40
SY-150(A, B) 18 30 90 80 50
SY-185(A, B) 20.5 32 90 80 50
SY-210(A, B) 21.5 34 100 80 50
SY-240(A, B) 23 36 100 80 50
SY-300(A, B) 25.5 40 110 100 63
SY-400(A, B) 29.5 45 120 100 63
SY-500(A, B) 32.5 52 130 80 80
SY-630(A, B) 36.5 60 150 100 100
SY-800(A, B) 40.5 65 175 125 125

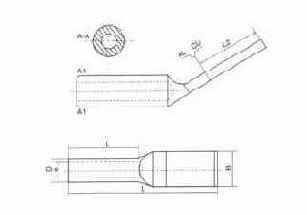

Наконечник медно-алюминиевый SYG для подключения алюминиевого провода к медным шинам (без отверстия под болт)

Предназначены для соединения медных и алюминиевых шин.

Тип Параметры, мм
o D L1 L2 B
SYG-120A 16 26 50 80 50
SYG-120B
SYG-150A 18 30 50 80 50
SYG-150B
SYG-185A 20.5 32 50 80 50
SYG-185B
SYG-210A 21.5 34 50 80 50
SYG-210B
SYG-240A 23 36 63 80 50
SYG-240B
SYG-300A 25.5 40 63 100 63
SYG-300B
SYG-400A 29.5 45 63 100 63
SYG-400B
SYG-500A 32.5 52 80 80 80
SYG-500B
SYG-630A 36.5 60 100 100 100
SYG-630B
SYG-800A 40.5 65 125 125 125
SYG-800B
