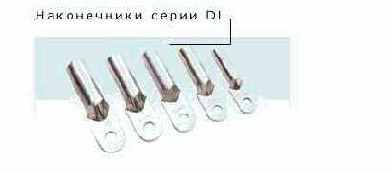

Наконечник алюминиевый из прутка DL




Наконечник алюминиевый из прутка DL

Предназначены для оконцевания жил алюминиевых проводов и кабелей опрессовкой. Наконечник изготовлен методом штамповки из алюминиевого прутка марки АД1 по ГОСТ 4784-74.

Тип Маркировка
по ГОСТ 9581-80
o D d L L1
DL-10 10-8-5,5-А 8,5 9 5,5 68 28
DL-16 16-8-6-А 8,5 10 6 70 30
DL-25 25-8-7-А 8,5 12 7 75 34
DL-35 35-10-8,5-А 10,5 14 8,5 85 38
DL-50 50-10-10-A 10,5 16 9,8 90 40
DL-70 70-12-11,5-А 12,5 18 11,5 102 48
DL-95 95-12-14-A 12,5 21 13,5 112 51
DL-120 120-14-15.5-A 14,5 23 15 120 53
DL-150 150-14-17-A 14,5 25 16,5 126 56
DL-185 185-16-18,5-А 16,5 27 18,5 133 58
DL-240 240-16-21-A 16,5 30 21 140 60
DL-300 300-20-24-А 21 34 24 160 65
DL-400 400-20-26-А 21 38 26 170 70
DL-500 500-20-29-А 21 47 29 190 75
DL-630 630-20-35-А 21 54 35 220 85
DL-800 800-20-38-А 21 60 38 250 100
