Зеркальные натриевые лампы высокого давления серии ДНаЗ/REFLUX


Основные преимущества

Серия ламп ДНаЗ/REFLUX

Зеркальная лампа РЕФЛАКС — уникальная разработка фирмы «РЕФЛАКС», не имеющая конструктивных аналогов на мировом светотехническом рынке.

Лампы высокого давления типа ДНаЗ/Reflux являются высокоэффективными источниками света универсального применения, сочетающие компактность с высокой стабильностью светотехнических характеристик в течение всего срока службы. Особенности

Лампа ДНаЗ/Reflux — это высокоэффективный натриевый излучатель, помещенный в вакуумированную колбу с внутренним зеркальным покрытием.

Особенность конструктивного решения лампы заключается в создании на колбе отражающего профиля продольной ориентации, обеспечивающего заданное светораспределение с осевой асимметрией и исключающего многократные отражения и попадание отраженного излучения на разрядную трубку.

Компактный эффективный зеркальный отражатель лампы обеспечивает КПД оптической системы не менее 95% и степень защиты IP 67, коэффициент использования 100% и создает оптимизированное продольное перераспределение светового потока.

КПД оптической системы лампы ДНаЗ/Reflux практически не меняется в течение всего срока службы лампы ( Кзап = 1,1) за счет того, что зеркальное покрытие герметично изолировано от окружающей среды (находится в вакууме). Лампа типа ДНаЗ/Reflux — это готовая идеальная (Seal Safe) оптическая система для любого типа светильников.

Лампы ДНаЗ/Reflux сохраняют все преимущества натриевых ламп, создают идеальные условия для работы излучателя и отражателя, увеличивая их срок службы, обеспечивают эффективное, стабильное и хорошо воспроизводимое светораспределение при чрезвычайной компактности форм, высокой надежности конструктивных элементов и простоте обслуживания. Использование в светильниках

Светильник РЕФЛАКС

Лампа ДНаЗ/Reflux может устанавливаться как в специально созданные светильники, так и в большинство типов традиционных светильников для натриевых и ртутных ламп.
При реконструкции освещения можно ограничиться только заменой ламп в действующих светильниках на лампы ДНаЗ/Reflux, при этом обеспечивается обновление оптики светильника и замена ее на более эффективную, а затраты на реконструкцию ограничиваются стоимостью лампы.

Лампы типа ДНаЗ/Reflux изготавливаются в колбах различной конфигурации, что обеспечивает разное пространственное распределение излучения (КСС) для оптимального освещения различных объектов.

В качестве адаптера в зеркальных лампах ДНаЗ/Reflux используется вращающийся резьбовой цоколь ЕХ оригинальной конструкции, обеспечивающий необходимую ориентацию лампы в стандартном патроне E40 или специальный фокусирующий двухштырьковый пластиковый цоколь PGX-22, сопрягающийся со специальным патроном PGX, применяемым в местах с повышенной вибрацией (мосты, трамвайные и троллейбусные пути). Основные области применения Наиболее эффективные сферы применения световых приборов с лампами ДНаЗ/Reflux по светотехническим характеристикам — это осветительные установки для пространств и помещений протяженной конфигурации, а по эксплуатационным — установки, работающие в условиях повышенной загрязненности среды и труднодоступности обслуживания:

  • утилитарное городское освещение;
  • освещение скоростных автострад;
  • освещение карьеров и больших открытых пространств;
  • освещение туннелей и подземных переходов;
  • архитектурное освещение;
  • подсветка рекламных щитов;
  • освещение производственных и складских помещений;
  • досвечивание растений в теплицах, оранжереях и зимних садах;
  • ведение полного цикла светокультуры в условиях защищенного грунта.

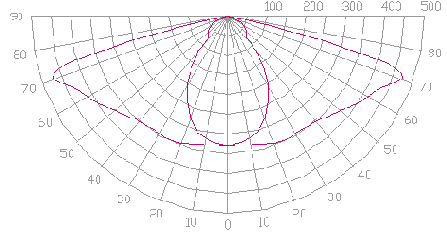

Предлагаемые светораспределения (КСС)


Базовое светораспределение (кд/1000 лм)



Тип 1 (кд/1000 лм)



Тип 2 (кд/1000 лм) Структура условного обозначения

Лампа ДНаЗ/REFLUX
1 — зеркальное покрытие




Технические характеристики Тип лампы Код для заказа Мощность, Вт Световой поток, клм Напряжение на лампе, В Ток лампы, А Габаритные размеры, мм не более Тип цоколя по ГОСТ 17100 L (длина) D (диаметр) БАЗОВАЯ НОМЕНКЛАТУРА ДНаЗ/Reflux 50 ДНаЗ/Reflux 70 ДНаЗ/Reflux 70/G ДНаЗ/Reflux 100 ДНаЗ/Reflux 100/G ДНаЗ/Reflux 100-2 ДНаЗ/Reflux 100-2/G ДНаЗ/Reflux 150 ДНаЗ/Reflux 150/G ДНаЗ/Reflux 150-2 ДНаЗ/Reflux 150-2/G ДНаЗ/Reflux 250 ДНаЗ/Reflux 250/G ДНаЗ/Reflux 250-1 ДНаЗ/Reflux 250-1/G ДНаЗ/Reflux 250-2 ДНаЗ/Reflux 250-2/G ДНаЗ/Reflux 250-2м ДНаЗ/Reflux 250-2м/G ДНаЗ/Reflux 400 ДНаЗ/Reflux 400/G ДНаЗ/Reflux 400-1 ДНаЗ/Reflux 400-1/G ДЛЯ ПРЯМОЙ ЗАМЕНЫ РТУТНЫХ ЛАМП типа ДРЛ и ДРЛФ при реконструкции действующих светильников. Без замены ПРА и не требует дополнительного зажигающего устройства. ДНаЗ/Reflux Н 220 ДНаЗ/Reflux Н 220-2м ДНаЗ/Reflux Н 350 ДНаЗ/Reflux Н 350-1 С ПОВЫШЕННОЙ СВЕТООТДАЧЕЙ ДНаЗ супер /Reflux S 400 ДНаЗ супер /Reflux S 400/G ДНаЗ супер /Reflux S 400-1 ДНаЗ супер /Reflux S 400-1/G ДНаЗ супер /Reflux S 600 ДНаЗ супер /Reflux S 600/G ДНаЗ супер /Reflux S 600-1 ДНаЗ супер /Reflux S 600-1/G
300500 50 3,5 85 0,76 200 75 Е27
300700

70
5,6 90 1,00 200 76 Е27
300730 70 5,6 90 1,00 200 76 PGX-22
301020 100 9,0 100 1,20 250 96 ЕX40/60
301030 100 9,0 100 1,20 250 96 PGX-22
301022 100 9,0 100 1,20 250 90 ЕX40/60
301032 100 9,0 100 1,20 250 90 PGX-22
301520 150 14,5 100 1,80 250 96 ЕX40/60
301530 150 14,5 100 1,80 250 96 PGX-22
301522 150 14,5 100 1,80 250 90 ЕX40/60
301532 150 14,5 100 1,80 250 90 PGX-22
302520 250 26,5 100 3,00 320 122 ЕХ40/60
302530 250 26,5 100 3,00 320 122 PGX-22/60
302521 250 26,5 100 3,00 320 110 ЕХ40/60
302531 250 26,5 100 3,00 320 110 PGX-22/60
302522 250 26,5 100 3,00 320 110 ЕХ40/60
302532 250 26,5 100 3,00 320 110 PGX-22/60
302523 250 26,5 100 3,00 250 90 ЕХ40/60
302533 250 26,5 100 3,00 250 90 PGX-22/60
304020 400 46,0 100 4,60 320 122 ЕХ40/60
304030 400 46,0 100 4,60 320 122 PGX-22/60
304021 400 46,0 100 4,60 320 110 ЕХ40/60
304031 400 46,0 100 4,60 320 110 PGX-22/60
302220 220 18,0 120 2,20 320 122 ЕХ40/60
302223 220 18,0 120 2,20 320 90 ЕХ40/60
303520 350 34,0 120 3,50 320 122 ЕХ40/60
303521 350 34,0 120 3,50 320 110 ЕХ40/60
404020 400 53,0 100 4,60 320 122 ЕХ40/60
404030 400 53,0 100 4,60 320 122 PGX-22/60
404021 400 53,0 105 4,60 320 110 ЕХ40/60
404031 400 53,0 105 4,60 320 110 PGX-22/60
406020 600 86,0 110 6,00 320 122 ЕХ40/60
406030 600 86,0 110 6,00 320 122 PGX-22/60
406021 600 86,0 110 6,00 320 110 ЕХ40/60
406031 600 86,0 110 6,00 320 110 PGX-22/60



  • Цоколь ЕХ — специальный вращающийся.
  • Цоколь PGX — специальный фокусирующий двухштырьковый.
  • Положение горения ламп — любое.
  • Лампы предназначены для работы в сетях переменного тока 220—230 В.
  • Цветовая температура излучения 1950—2100 К.
  • Допустимая температура окружающей среды от –60°C до +40°C.
<
