серия автоматических выключателей, предназначенных для





ВА 57ф35 - серия автоматических выключателей, предназначенных для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 30 в сутки) оперативных включений и отключений электрических цепей.
Допускается использовать выключатели для нечастых прямых пусков и защиты асинхронных электродвигателей в режиме АС-3 по ГОСТ 12434-83.
    Структура условного обозначения:

    ВА57-35 - Х Х ХХ Х Х - 20 Х3

    ВА - вид аппарата;

    57 - номер серии;



    35 - номинальный ток 250 А

    Х - число полюсов и количество максимальных расцепителей тока:
       3 - 3 полюса с расцепителями максимального тока в каждом полюсе;
       8 - 2 полюса с расцепителями в двух полюсах в 3-х полюсном конструктивном исполнении;
       6 - 3 полюса с расцепителями в двух полюсах;

    Х - исполнение максимальных расцепителей тока по зоне защиты:
       3 - расцепитель в зоне токов короткого замыкания;
       4 - расцепитель в зоне токов перегрузки и короткого замыкания;

    ХХ - сочетание дополнительных сборочных единиц;

    Х - вид привода и способ установки выключателя:
       1 - ручной привод, стационарное исполнение;
       3 - электромагнитный привод, стационарное исполнение;
       5 - ручной дистанционный привод, выдвижное исполнение;
       7 - электромагнитный привод, выдвижное исполнение;

    Х - исполнение по дополнительным механизмам:
       0 - отсутствуют;
       5 - ручной дистанционный привод для оперирования через дверь распределительного устройства;
       6 - устройство для запирания выключателя стационарного исполнения в положении "отключено";

    20 - степень защиты выключателя по ГОСТ 14255-69: IP20;

    Х3 - климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ3, Т3.

Характеристики ВА 57-35 ВА 57Ф35
Номинальный ток выключателя (Iн), А 250 250
Номинальные токи тепловых расцепителей, А 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160; 200; 250
Напряжение / частота переменного тока, В / Гц
постоянного тока, В
660 / 50-60
440*
380 / 50-60
220
Предельная коммутационная способность, кА
при напряжении U и соs j
3,5 ? 18
при 660; 0,3
3,5 ? 10
при 380
Коммутационная износостойкость, циклов ВО 4000
Масса, кг. 3,3
<
br>

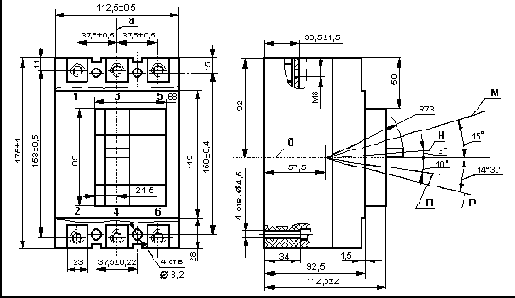

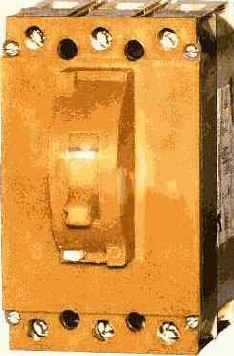

ВА 57-35 ВА 57ф-35
